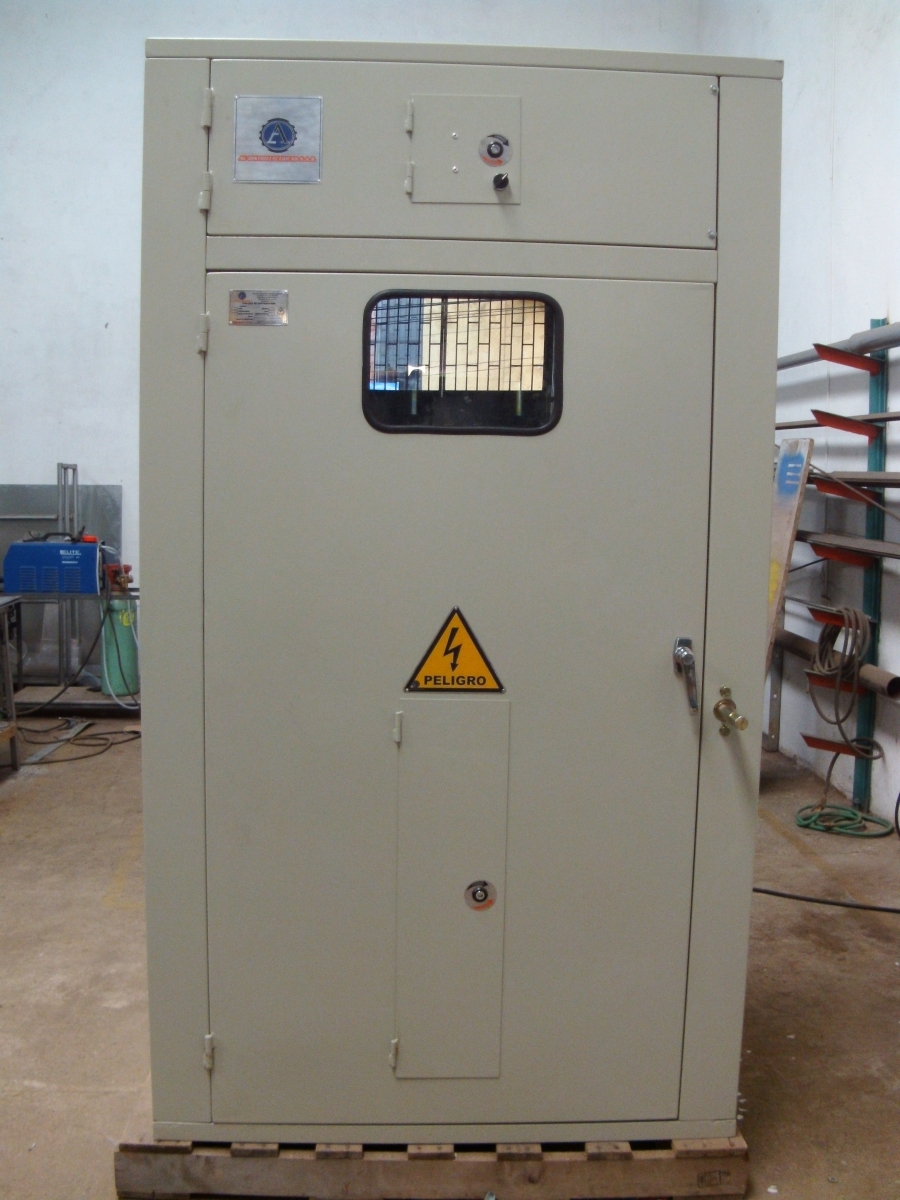

CELDA DE MEDIA TENSIÓN PARA TRANSFORMADOR TIPO SECO. REFERENCIA ACCT
Celda diseñada para alojar transformadores de potencia tipo seco serie 15 kv. sus características constructivas impiden la entrada de objetos y animales. usadas en subestaciones de media tensión para ser utilizadas en la industria, edificios residenciales o comerciales. construidas en lámina acero cold rolled o acero galvanizado, tratada químicamente para la desoxidación, desengrase y fosfatizado, con acabado epóxico, de aplicación electrostático. se garantiza una sólida conductividad entre todas sus partes, que pruebe un efectivo aterrizamiento de toda la estructura metálica.
| Tipo de lamina | Acero Cold Rolled o Galvanizada calibre 14, 16 |
| Pintura | Epóxica texturizada de aplicación electrostática, mínimo 60 µm de espesor
|
| Color | Ral 7032 |
| Barraje de puesta a tierra | Platina de cobre electrolítico 1/2×1/8” |
| Ventanas de inspección | Policarbonato de 3 mm, con alta resistencia al impacto. |
| Ventilación | Rejillas de ventilación para una adecuada circulación del aire al interior de la celda. Con área de ventilación según capacidad de transformador. |
| Grado de protección IP | 2X |
| Grado de protección IK | 10 |
| Dimensiones | De acuerdo marca y capacidad de transformador. |
| Normatividad | Retie 2013, IEC 60439, IEC 61439, NTC 3475. CTS518. |
